E18-15 schaltet die Beleuchtung der Wagen |
|
|

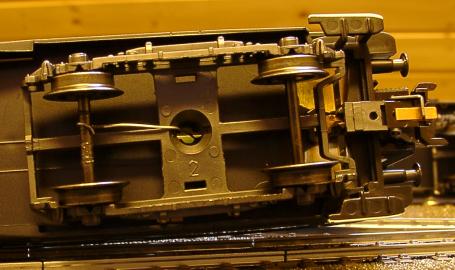

Wie bei meinen Doppelstock-Waggons habe ich nicht die Märklin-Beleuchtungen eingesetzt, sondern die ungleich preiswertern Wagner LED Beleuchtungssätze. Für die Schürzenwagen (43201, 43211, 43221, 43231, 43241, 43251 & 43266) benötigt man vier kurze und drei lange Einsätze. Ich habe mich entschieden, die Beleuchtungen von der Lok her über Strom führende Kupplungen zu speisen. Dafür habe ich RTS eingesetzt. An die Kupplungen habe ich allerdings keine Kabel angelötet und nach innen geführt, sondern die Märklin-Feder 239830 zwischen Kupplung und Messingblech im Wagenboden eingesetzt. |
|
|
Die Wagnerbeleuchtungssätze für alle Waggons mit Ausnahme des Schlafwagens und der Postwagens werden wie in der den Einsätzen beiliegenden Anleitung beschrieben, montiert. |

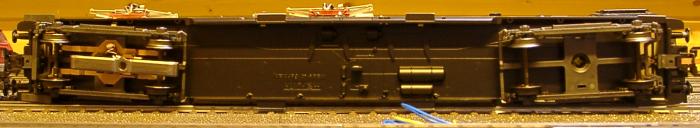

Beim Postwagen hatte ich mich entschlossen, gezielt die Oberlichter zu beleuchten, um den Charakter des Wagens besonders hervorzuheben. Außerdem habe ich den Schleifer unter dem Waggon gelassen, um damit - unabhängig von der Innenbeleuchtung - die Schlussleuchten zu versorgen. |
|

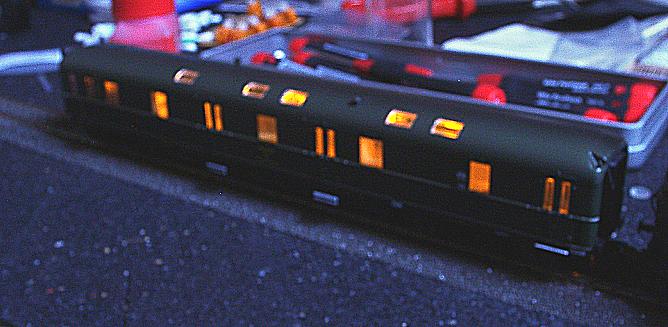

Damit war es für den Postwagen erforderlich, die Platine modifiziert
aufzubauen: Ich habe die Stellen ermittelt, an denen LEDs auf der
Platine mit den Oberlichtern überein gestimmt hätte und dort die LEDs
mit längeren Beinchen in die Platine gesetzt und dann nach oben
gebogen, so dass das Licht nach oben in das dach des Waggons hinein

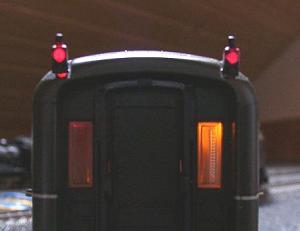

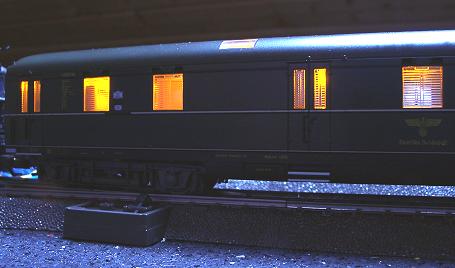

abstrahlt. Die folgenden beiden Bilder zeigen noch zwei Details des
Postwagens: |
|
|
|
|
|
|
|
|
|
Bezugsadresse für
Wagner-LED-Beleuchtungen: (Bei Herrn Wagner bekommt man auch die RTS-Kupplungen)
|
|
|
Auch den Schlafwagen habe ich speziell mit der LED-Beleuchtung

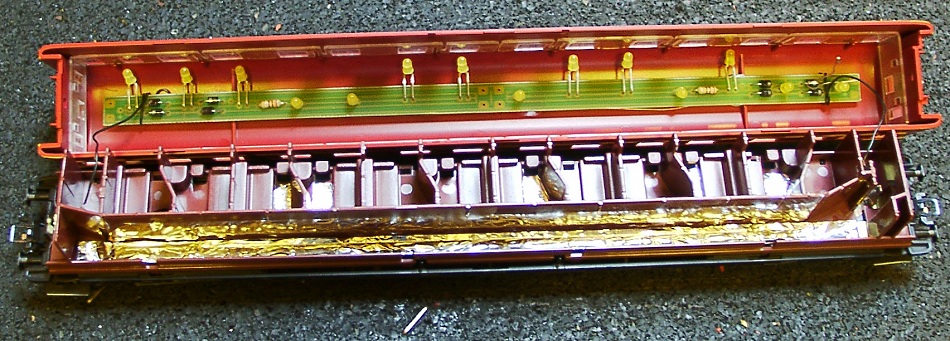

ausgestattet: Ich dachte mir, dass es wenig sinnvoll ist, bei einem Schlafwagen den Flur dunkel zu lassen aber die einzelnen Kabinen taghell zu beleuchten. Aber so hätte es ausgesehen, wenn ich mir nicht etwas besonderes überlegt hätte. Die Trennwand der Inneneinrichtung zischen gang und Kabinen ist sio hoch ausgelegt, dass die LEDs sie nicht überstrahlen würden. Also habe ich die Platine "speziell" aufgebaut. Das nächste Foto zeigt, was ich damit meine. |
|
|
|
|
|
Der Flur ist einigermaßen gleichmäßig ausgeleuchtet von den LEDs mit
den "langen" Armen, die über die an der Inneneinrichtung
erkennbare Trennwand hinwegreichen. Einzelne Kabinen haben LEDs mittig auf der Wagner-Platine. Man kann am Foto erkennen, welche Kabinen ausgeleuchtet werden. |
Im Boden des Flures und in den beleuchteten Kabinen habe ich einen kleinen Streifen Alufolie eingeklebt. So kann sich das Licht der LEDs hier spiegeln und die Ausbeute wird heller. |
|

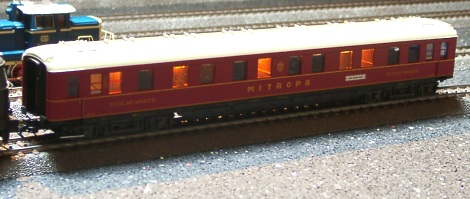

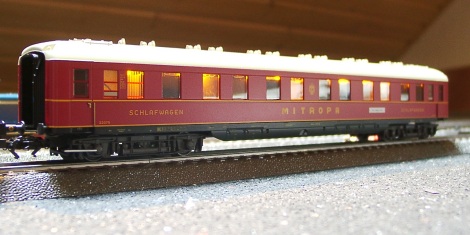

Hier kommen jetzt noch zwei Fotos vom aufgegleisten Waggon, an denen man
den Beleuchtungseffekt erkennen kann:
Kabinenseite >
v Flurseite |
|
|
|
